UniGrasp的出现确实让人耳目一新，感觉sequential地出n指灵巧手的抓点确实是一个很符合逻辑很直观的想法。并且这个工作比起6D-GraspNet和GraspNet-1Billion，有尝试对Gripper的URDF建模，也就是关注了夹爪的动力学模型，而之前的6D-GraspNet虽然在第二步的Grasp Pose Evaluation中，把夹爪的点云接在了原先待抓取点云之后，但是这其实更多的是对夹爪静态几何特征的提取。虽然对URDF建模的方法，我个人的直觉一定不是最优解，比较naive，但是也算提出了一个方向。

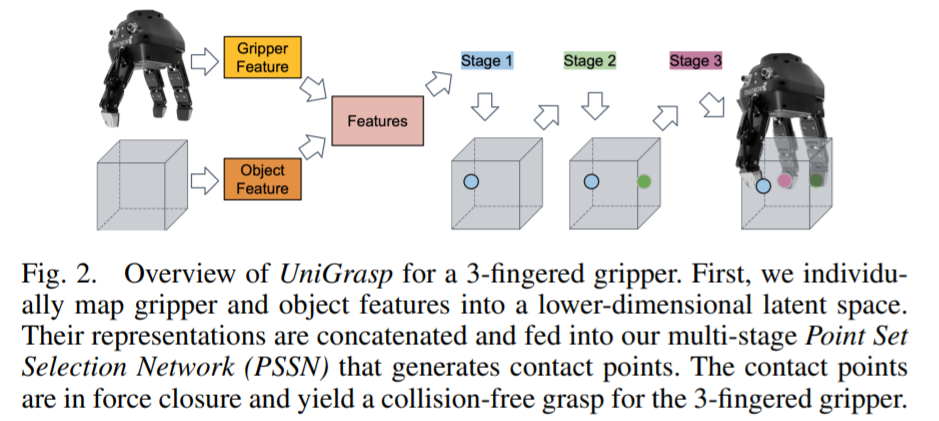

首先，这篇文章主打的就是把gripper的attributes（几何、动力学）和待抓取物体的feature联合作为Input输入，然后通过一个变长stage的方法来输入自定义自由度的机械爪的抓点。
正如文中所说，最终网络的输出的n个点，必须满足两个条件：force-closure和reachable（ik可解）。其实稍微检索一下就可以知道，在传统机器人领域，灵巧手的抓取判定条件，包括传统ik，都是基本上30年前研究完成的问题。感叹一下机器学习真的就是大一统了，可以把几十年前分析完毕的领域拿过来作为训练集正样本条件来做data-driven。
对Gripper的建模

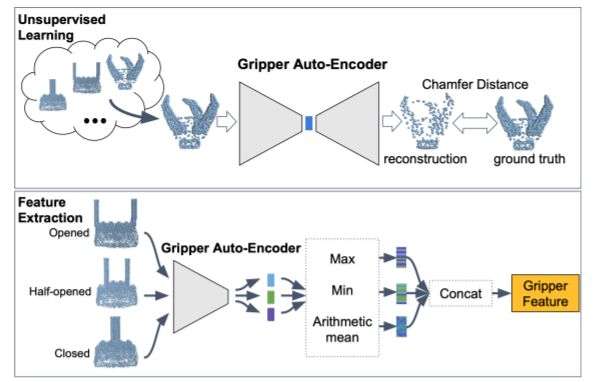

基本上就是拿Gripper先训了一个AE，然后拿AE的Encoder部分来提夹爪的特征。注意到，上图是以2-fingered gripper为例的，它需要通过URDF构建出全开、全闭、半开三个点云喂入，得到3个特征向量，然后做max, min, mean-pooling最终得到3个特征向量输入。对于一个n-DOF gripper，它需要对每个自由度都枚举一遍最大和最小，然后再加上所有自由度的中值作为额外的一个点云，也就是$2^N+1$个点云输入，后面的3个pooling保证了所有输出的维度相同。
我认为这对于纯单个关节驱动的手指还好，如果是多节的那种灵巧手，这相当于尝试用一个神经网络去解IK问题，可能这种取最大值和最小值的输入是不够对整个动力学系统建模的。我看了看Intel做的求解IK的神经网络，其中的数据收集就是对游戏角色做大量的随机Pose的ik采样来创建数据，包括说用RL做的。考虑到这里不仅仅是IK的问题，更多意义上还有必须要和待抓取物体collision-free的因素，所以这个问题还是挺tricky的。
因为这篇论文的野心很大，希望通过这样的Gripper-Encoding的方式来泛化到所有的Gripper，根据上文中的分析显然是很难以做到的，所以其实我们在最终它的实验中也可以发现，它只做了一个unseen 2-fingered gripper的对照组，没有做多指的情况。包括说它虽然整个框架说支持n指，实际上也只做了2指和3指的，因为收集数据的难度和训练成功率都是会有很明显的影响的。

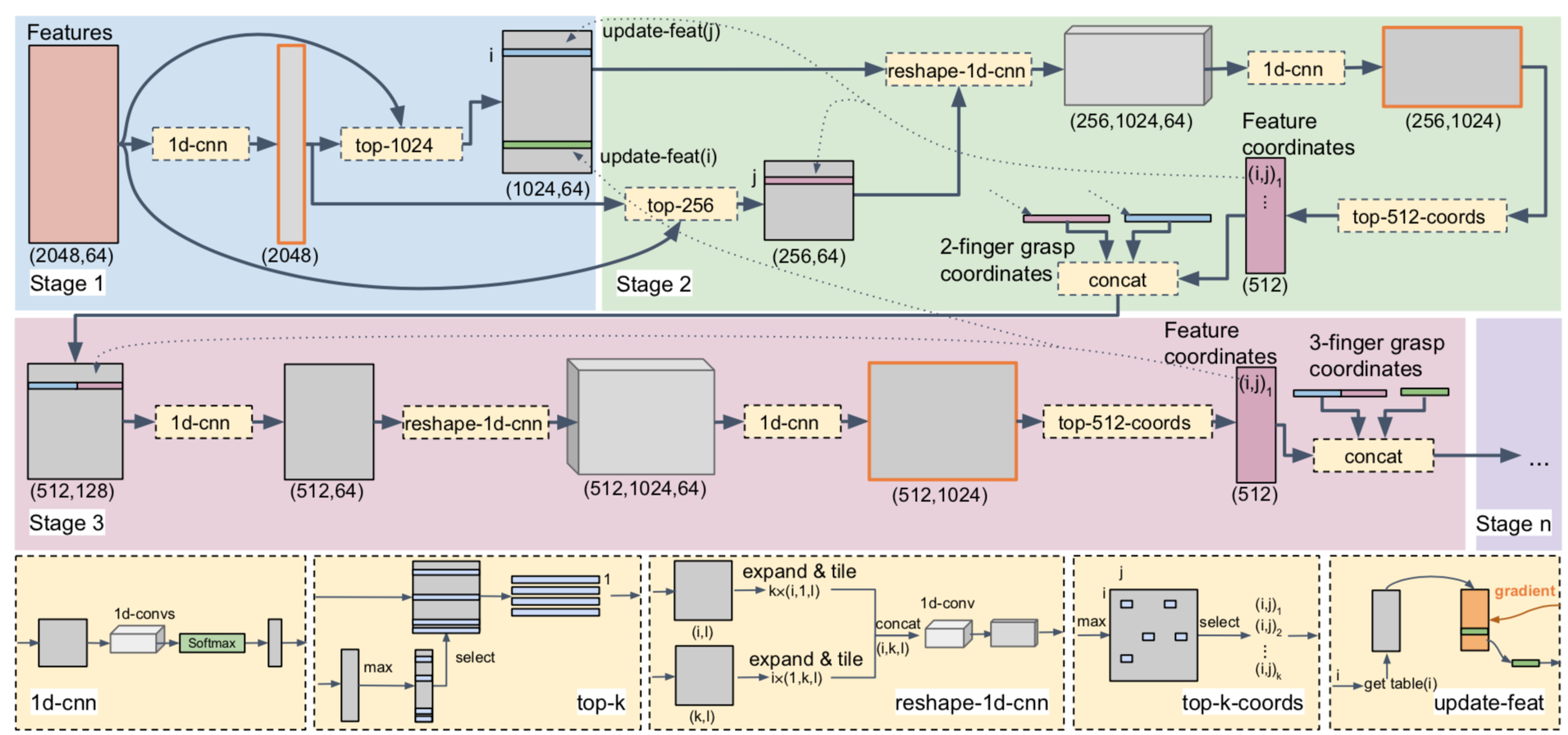

PSSN
第一阶段
原先的点云：
- $S_0={p_i}_{i=1}^L$, $F_0 : (L, 64)$
首先我们对$F_0$做1D CNN，得到$(L, 1)$，然后对这$L$维做一个softmax，得到每一个点的合法的概率（probability of each point being valid）。然后按照score从高到低选出$K_1$个点以及对应的特征。
第二阶段
此时我们拥有的数据如下
$S_0={p_i}_{i=1}^L$, $F_0 : (L, 64)$
$S_1={p_i}_{i=1}^{K_1}$, $F_1 : (K_1, 64)$

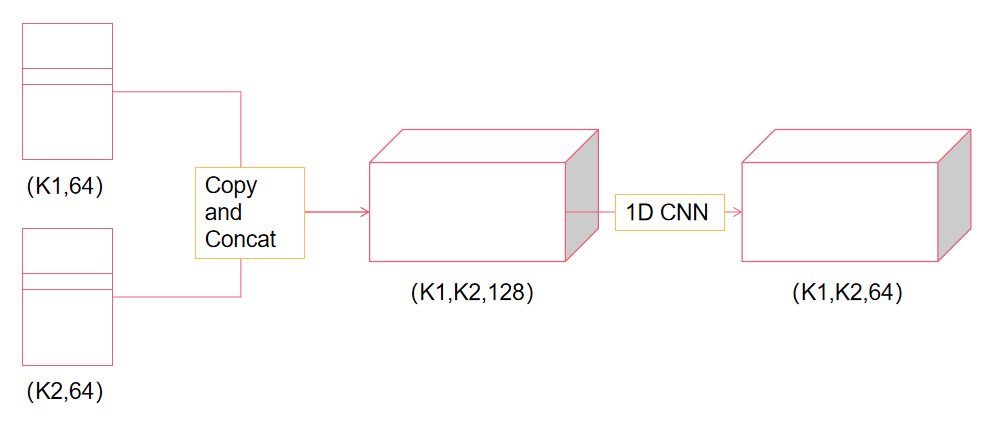

第二阶段和第一阶段类似，我们仍然需要从$S_0$中选出$K_2$个点，即我们得到了$S_2={p_i}_{i=1}^{K_2}$, $F_2 : (K_2, 64)$。接下来，我们要把$F_1$和$F_2$组合起来，得到最先2个抓点的预测。论文中提到的是做了一个reshape-1d-cnn得到了$F_3 : (K_2, K_1, 64)$，具体流程如下图所示：
然后我们继续用1d-CNN从$F_3$得到$(K_2,K_1, 1)$，作为每个点对的分数，我们从中选出$K_3$个分数最高的点对，记为$S_3$。对于二指夹爪的情况，PSSN到此为止就结束了。
第三阶段
在这个阶段中，网络需要继续预测出第三个接触点。网络需要继续从$S_3={p_i,p_j}_{i=1,j=1}^{K_2,K_1}$中提取特征，$S_3$中的每个元素代表着从Stage1和Stage2中选择出的两个点。我们把对应的点对的特征连在一起，得到了$(K_3,128)$，继续做1D-CNN得到$F_4 : (K_3,64)$。我们继续把$F_1 : (K_1,64)$拿过来和$F_4$做reshape-1D-CNN，我们可以得到$F_5 : (K_3, K_1, 64)$，再1D-CNN + softmax得到大小为$(K_3,K_1)$的分数矩阵。其中在$(u, v)$处的值代表着$S_3$的第u个点对和$S_4$中的第v个点组合起来的分数。根据这一点，我们可以从中选出TOP-$K_4$的contact point三元组集合。这就是三指的情况。
在实际训练中，我们发现训练PSSN来reject大量不合法的点的集合是更容易的。如下的启发式算法把十亿的三元组抓点集合减少到了百万的数量级。首先，PSSN预测点云的法向量，我们把预测出来的法向量的集合记为${\hat{pn_i}}_{i=1}^L$。然后，我们利用简单的启发式算法来根据点的位置和对应的法向量来reject不合法的点的集合。
- 对于二指机械手的情况，两个接触点的法向量需要大于120度来满足force-closure
- 对于三指机械手的情况，三个接触点需要构成一个三角形，并且我们约束三角形的每一边都要大于1cm，以免选出来的点太近了，并且为了让三角形更加常规一点，额外约束三角形的最大角不超过120度，对于每个接触点，它的法向量和两条边的角度小于90度（也就是让法向量朝三角形的外部指）。总而言之，三指的force-closure会满足上述的约束。
Loss
对于法向量的预测，Loss如下所示：
$$
L_{pn}=-\sum_{i=1}^L(\hat{pn_i}\cdot pn_i)
$$
对于一个物体的点云和夹爪，我们把满足force-closure和夹爪可达的点集标为正例，其余的点集标为负例。因此，每个点集都会有一个二分类标签$y$。对于第n个阶段，网络预测出一系列的点集$K_n$，以及对应的标签$\hat{y}$标志着点集的valid概率。基于这些预测概率，我们可以得到这些点的集合的一个排好序的列表。我们使用ListNet损失来提升正例所对应的$\hat{y}$
$$
L_n=-\sum_{j=1}^{K_n}y_ilog\left(\frac{\text{exp}(\hat{y_j})}{\sum_{j=1}^{K_n}\text{exp}(\hat{y_j})}\right)
$$
在训练过程中，我们先训练Stage 1，我们只计算Stage 1的Loss，但是梯度也会修改Stage2的参数。在Stage 1训练完之后，我们固定Stage 1的参数来继续训练Stage 2，此时只计算 Stage 2的Loss。这个步骤反复执行，直到训练到 Stage N。
数据收集
在仿真环境中，选出了1000个物体模型，并且按照5个大小来scale，最终得到3275个物体。使用12种不同的机械手，9个是二指的，3个是三指的。
把物体放在水平面上，通过八个角度的摄像头来创建深度图，并且合成一个点云并且降采样到2048个点。给定一个N指的机械手，我们需要创建出N个点所有的可能的contact point set，其需要满足force-closure和reachable。
在2048个点和三指的情况下，有$C_{2048}^3 \approx 1.4\times10^9$种可能性。我们假设二指的摩擦系数为0.5，三指的摩擦系数为0.65，并且使用16面的多边形对摩擦锥近似，并且使用之前提到的启发式算法来拒绝大量的point sets。我们使用FastGrasp来评估点的集合，并且计算Grasp质量的分数$Q_l^-$。
- 对于二指，$Q_l^->0$认为满足force-closure。
- 对于三指，$Q_l^->0.0001$认为满足force-closure。
对于满足force-closure的点的集合，我们使用N指机械手的ik来计算其可达性，需要满足以下两个条件：
- reachable，ik可解。
- 和物体的点云没有碰撞，collision-free。
只有force-closure、reachable、collision-free三个条件全部满足，我们才会标注为positive。
